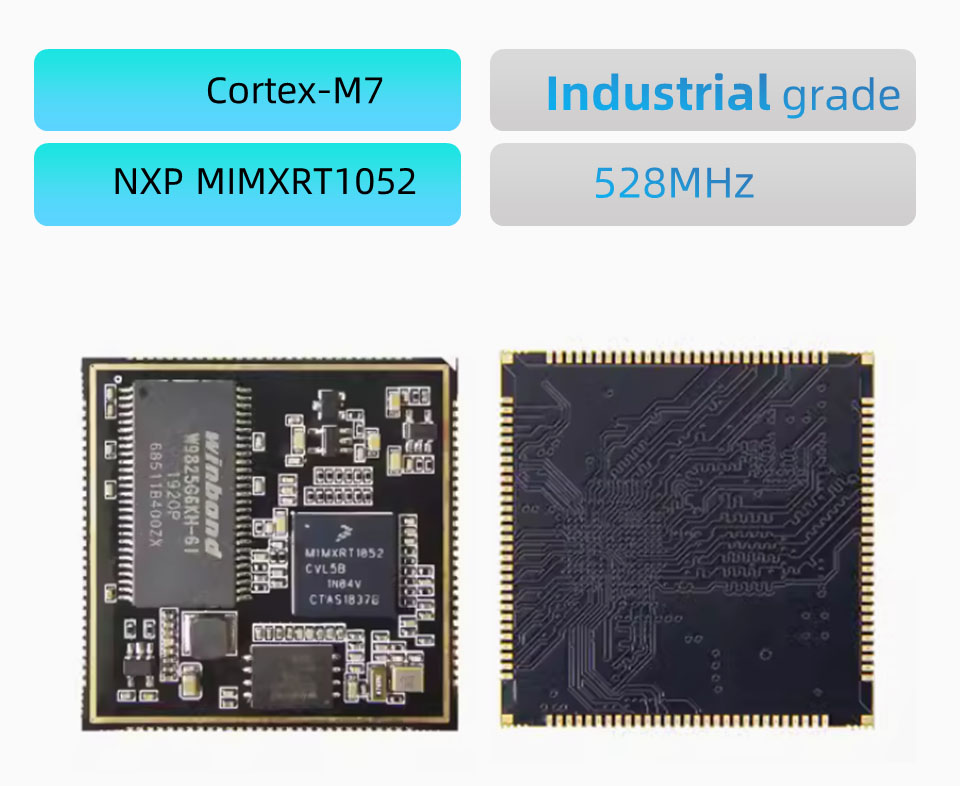

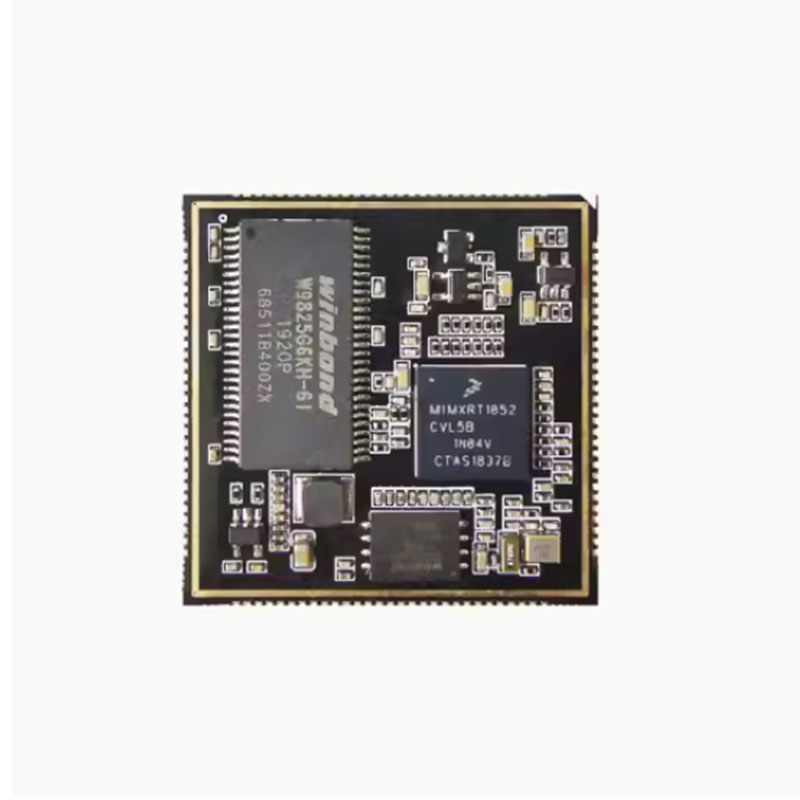

● تم تصميم لوحة RT1052 S2 Core بناءً على معالج NXP MIMXRT1052CVL5B.
● مكونات اللوحة بأكملها مصنوعة من مواد من الدرجة الصناعية.

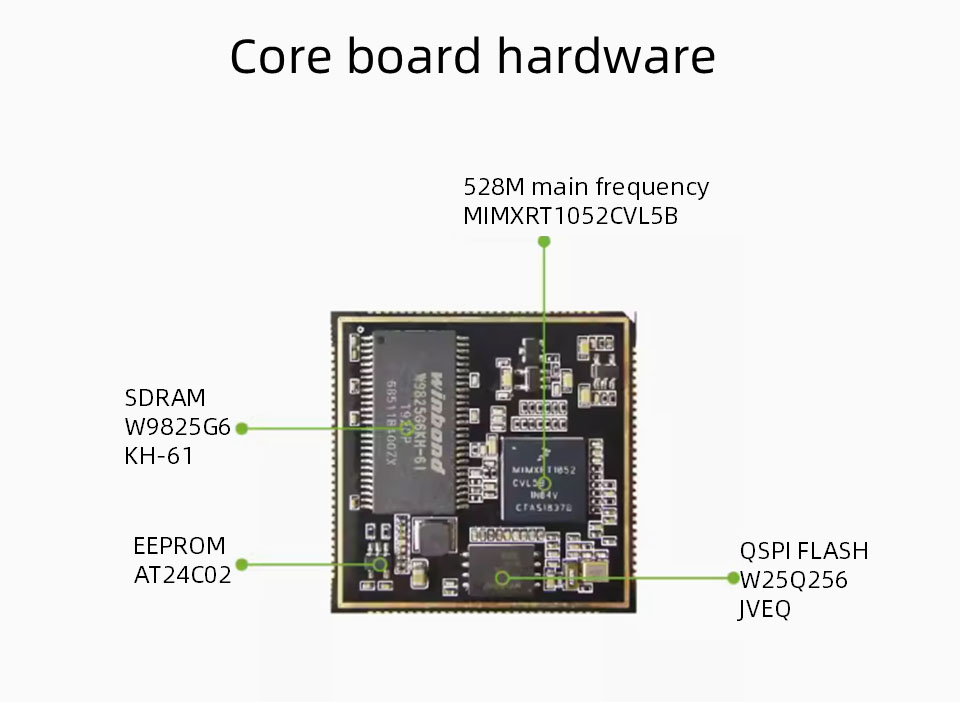

● تشمل موارد الأجهزة في اللوحة الأساسية

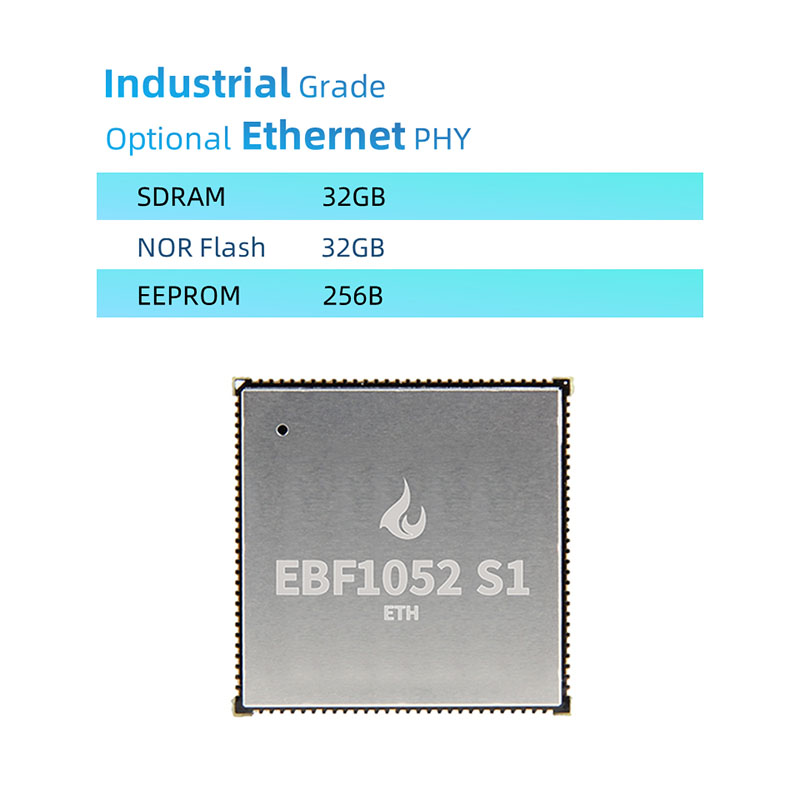

● 32 ميجابايت SDRAM ، 32 ميجابايت ولا فلاش ، و 256B EEPROM.
● يتبنى PCB تصميم الذهب الأسود ذو 6 طبقات ، بحجم إجمالي يبلغ 38*38 مم ، ما مجموعه 116 دبابيس ، وتباعد دبوس يبلغ 1.0 مم. باستثناء حافلة SEMC ، يتم تشغيل جميع المسامير العشرة المتبقية من الشريحة.
الرقاقة الرئيسية: MIMXRT1052CVL5B ، Cortex-M7 Core ، التردد الرئيسي 528 ميجا هرتز
SDRAM: 2 ميغابايت ، حزمة TSSOP ، العلامة التجارية وينبوند ، الصف الصناعي
فلاش: 32 ميجابايت ، حزمة WSON8 ، العلامة التجارية وينبوند ، الصف الصناعي
EEPROM: AT24C02 256B
Ethernet Phy: لا شيء
حجم ثنائي الفينيل متعدد الكلور: 38*38mm
إمدادات الطاقة: 3.3V
غطاء الدرع: لا غطاء درع
GPIO: 116 دبابيس ، تباعد دبوس 1.0 مم ، باستثناء حافلة SEMC ، يتم تشغيل جميع I0 الأخرى
درجة حرارة التشغيل: -40 ~ 85 درجة مئوية ، الصف الصناعي
● LCD: 1 قناة
● USB: قناتان ، مع فاي عالية السرعة
● SDIO: 2 قنوات
● I²C: 4
● SPI: 4
● Uart: 8
● ساي: 3
● ADC: 2 (16 قناة لكل منها) ، 12bit
● PWM: 4
● JTAG: 1 قناة
● SPDIF: 2 قنوات
● يمكن: 2
● ملاحظة: يمكن إعادة استخدام البيانات أعلاه ، يرجى الرجوع إلى وصف دبوس اللوحة الأساسية كتصميم مرجعي
ملاحظة: يمكن تخصيص اللوحة مع الحد الأدنى لترتيب 500
