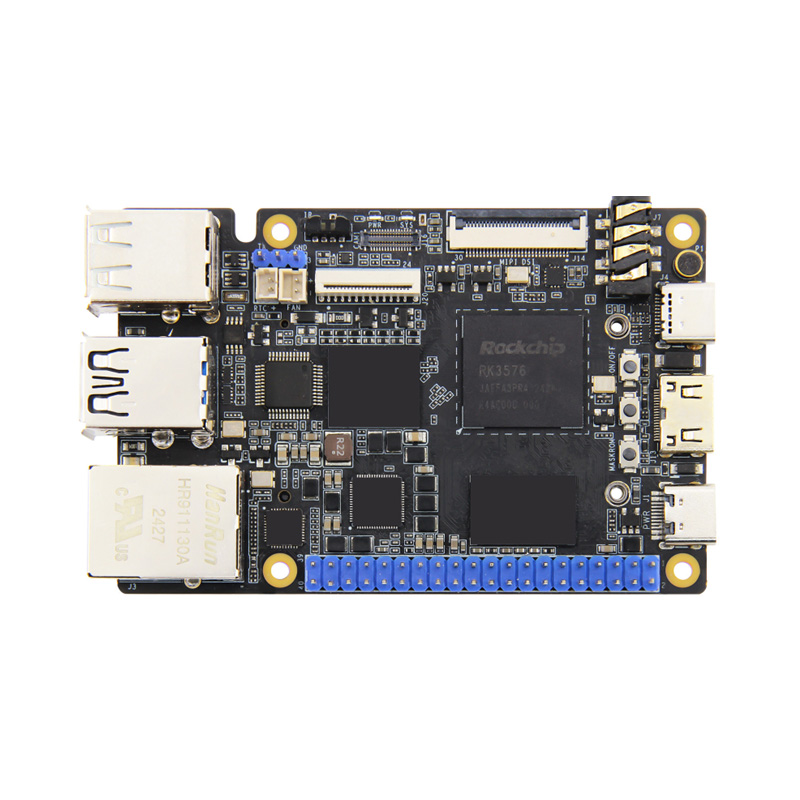

RK3576 SBC Computers Board

RK3576 مقدمة اللوحة الأم

• تحتوي لوحة TP-3 RK3576 على أداء قوي ويمكن استخدامها ككمبيوتر واحد لوح واحد عالي الأداء ولوحة الأم المضمنة للعرض ، والتحكم ، ونقل الشبكة ، وتخزين الملفات ، والحوسبة الحافة وغيرها من السيناريوهات.
• باستخدام Rockchip RK3576 كرقاقة رئيسية ، يمكن أن يصل التردد الرئيسي إلى 2.2 جيجا هرتز ، ودمج رباعي النواة 642 بت Cortex-A72 و CORTEX-CORTEX-A53 رباعي النواة ، ودعم إخراج عرض مبلغ من ثماني نواة ، ودعم مبلغ الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، الدعم ، شاشة متعددة الشاشة ، NPU مستقلة مدمجة ، مما يتيح سيناريوهات الذكاء الاصطناعي المختلفة.
• توفير مجموعة متنوعة من مجموعات الذاكرة والتخزين للاختيار من بينها ، وتكوين الأجهزة المتوازنة على متن الطائرة ، ومجموعة واسعة من التطبيقات. 24
• يمكن أن تصل قوة الحوسبة المستقلة في NPU المستقلة إلى 6TOPS ، مما يتيح سيناريوهات الذكاء الاصطناعي المختلفة.
• إنه يحتوي على واجهات عالية التكامل والتوسيع الغني ، بما في ذلك منفذ Gigabit Ethernet و RGMI و USB3.0 و USB2.0 و MiniPcle و MiniHDMI وواجهة شاشة MIPI وواجهة كاميرا MIPI ، وواجهة الصوت ، ومستقبل الأشعة تحت الحمراء/SIM/TF Cordder وغيرها من المحالين.
• وهو يدعم رسميًا صور نظام التشغيل Android و Debain و Ubuntu ، ويمكن تطبيقه على أكثر من 8 بيئات تطبيقات مختلفة.
• إنه مفتوح المصدر بالكامل ، ويوفر دروسًا رسمية ، ويوفر مجموعات تطوير سائق SDK كاملة ، ومخططات التصميم والموارد الأخرى ، والتي يمكن استخدامها بسهولة.

RK3576 ميزة التطوير

• يدعم أنظمة التشغيل المتعددة ، سواء كانت التطوير أو الترفيه ، يمكن أن تكون راضية بسهولة!: نظام تشغيل Ubuntu/Debian Android/Robot

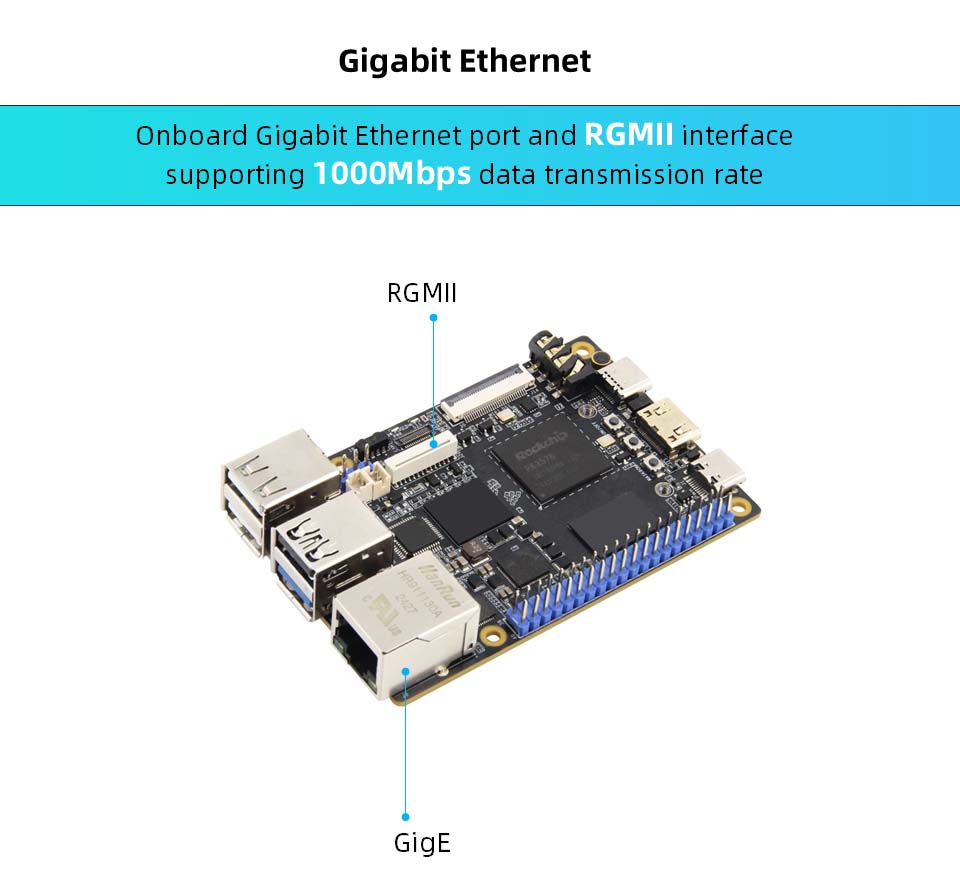

• على متن منفذ Gigabit Ethernet وواجهة RGMII ، دعم معدل نقل البيانات 1000 ميغابت في الثانية
• NPU المستقل المدمج ، يمكن أن تصل قوة الحوسبة إلى 6TOPS ، وتبني بنية ثلاثية النواة ، ويدعم Int4/Int8/Int16/FP16/BF16/TF32 ، تمكين سيناريوهات مختلفة من الذكاء الاصطناعي
• يدعم ما يصل إلى 8K@30 إطارات H.264/H.265/VP9/AV2/AVS2 فك تشفير الفيديو 4K@60

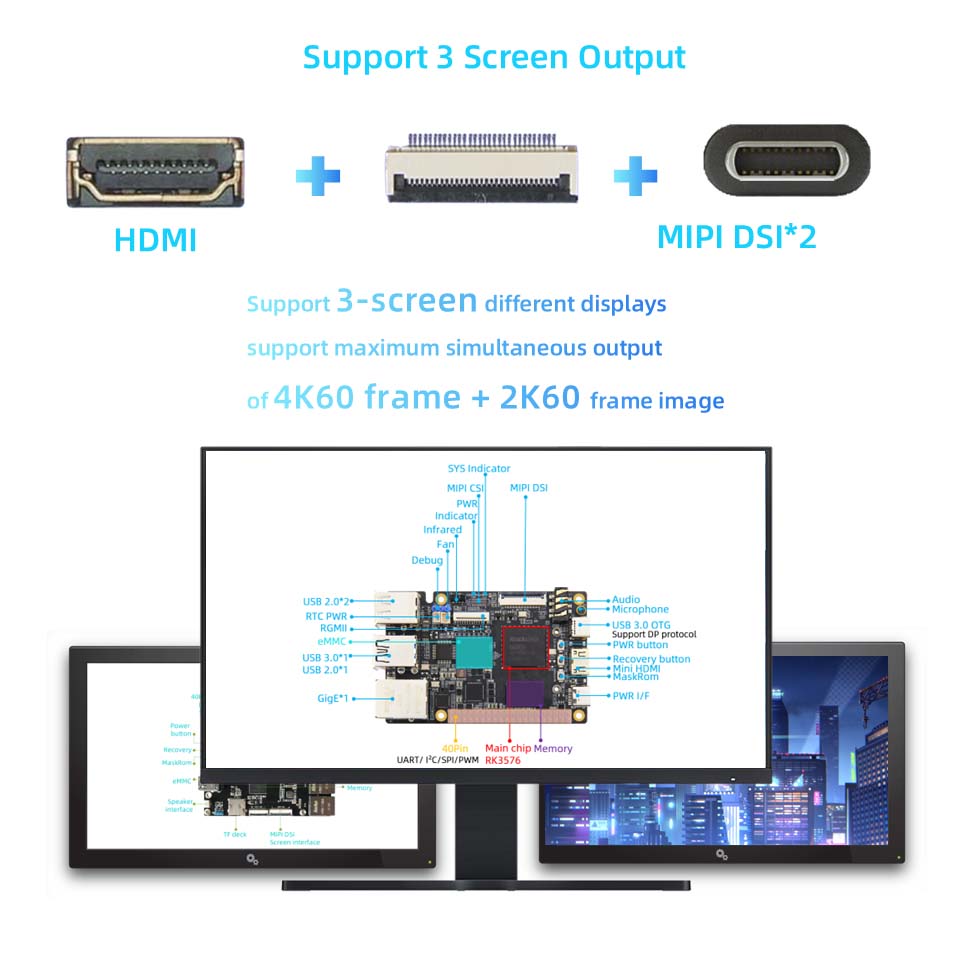

• يدعم الشاشة ثلاثية الشاشة ، ويدعم ما يصل إلى 4K@120 إطارات + 2K@60 إطارات + 1080p@60 إطارات في نفس الوقت

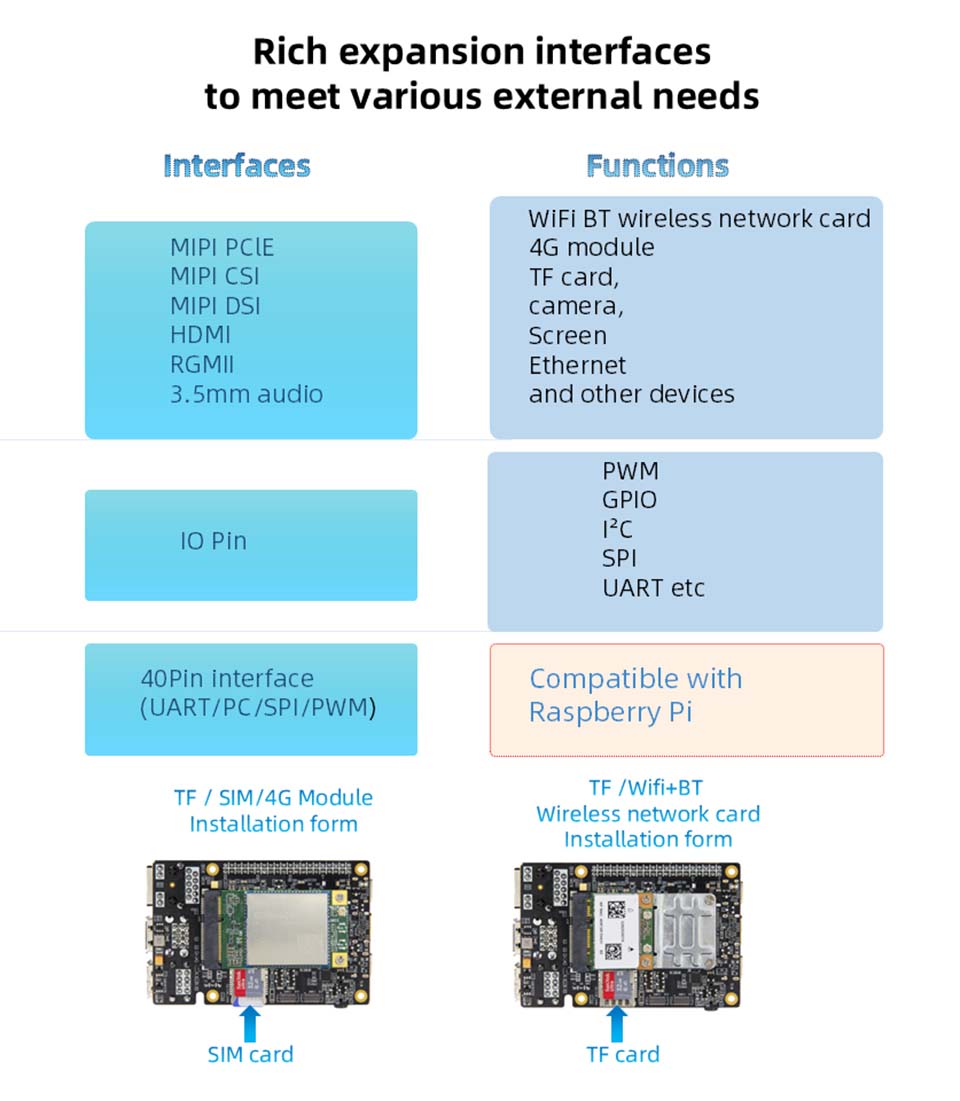

• واجهة التوسع الغنية

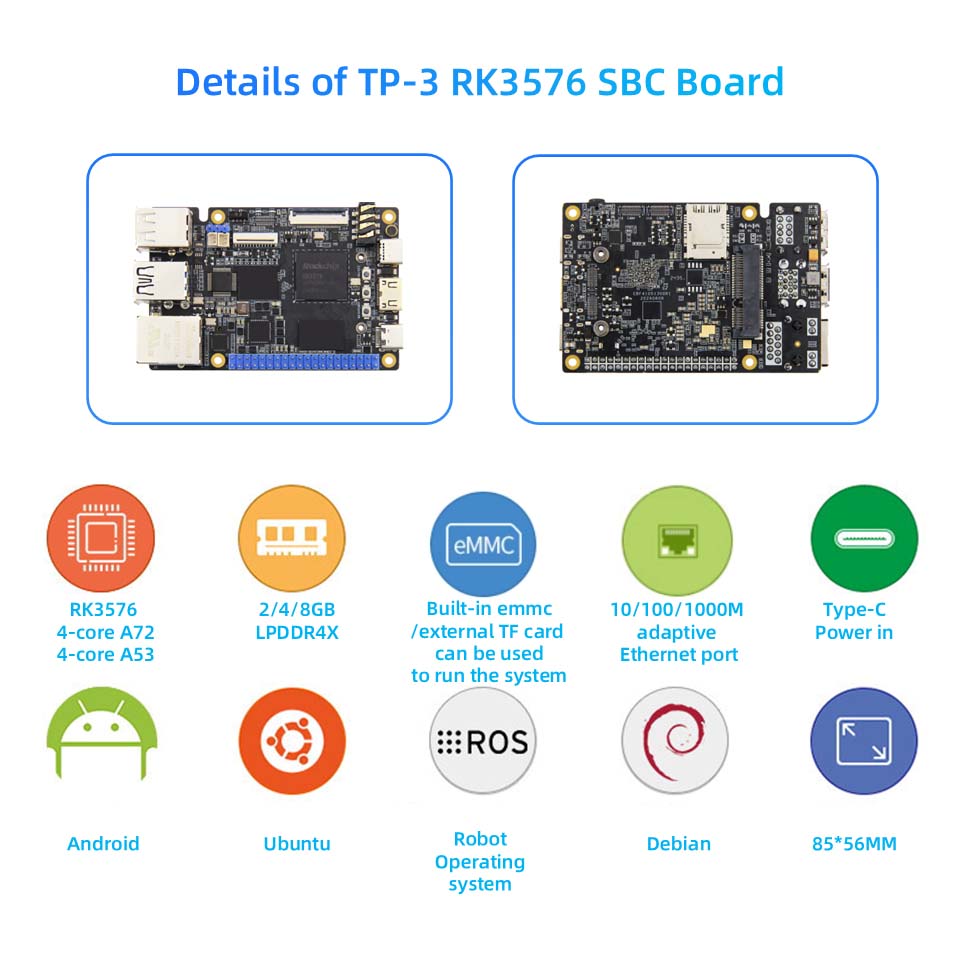

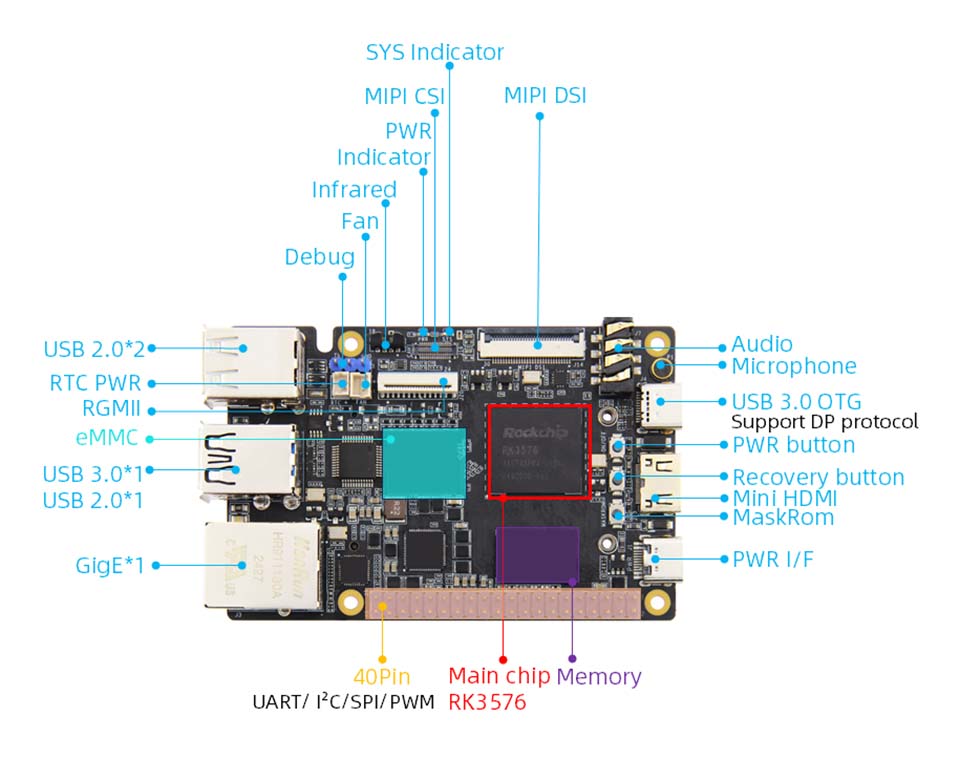

RK3576 تكوين أجهزة اللوحة

• واجهة الطاقة: 5V@4A إدخال DC ، واجهة Type-C (لا توجد قدرة نقل بيانات)
• الرقاقة الرئيسية: RK3576 (رباعي النواة A72 + رباعي النواة A53 ، Mali-G52 MC3 ، 6T قوة الحوسبة)
• الذاكرة: 2/4/8GB ، LPDDR4X (يمكن تخصيص متطلبات تخزين أخرى)
• التخزين: 0/32/64 جيجابايت ، EMMC (يمكن تخصيص متطلبات التخزين الأخرى)
• Ethernet: منفذ شبكة Gigabit*1 ، يدعم معدل نقل البيانات 10/100 ميغابت في الثانية ؛ واجهة RGMI*1 ، تدعم معدل نقل البيانات 10/100/1000 ميغابت في الثانية ، يمكن توصيله بوحدة RGMII Gigabit Ethernet
• HDMI: HDMI2.1 الإخراج*1 ، يدعم شاشة متعددة الشاشة مع شاشات أخرى ، أقصى دقة 4K@120 إطارًا في الثانية
• MIPI-DSI: واجهة شاشة MIPI * 1 ، يمكن توصيلها بشاشة MIPI لفيلم الهشي

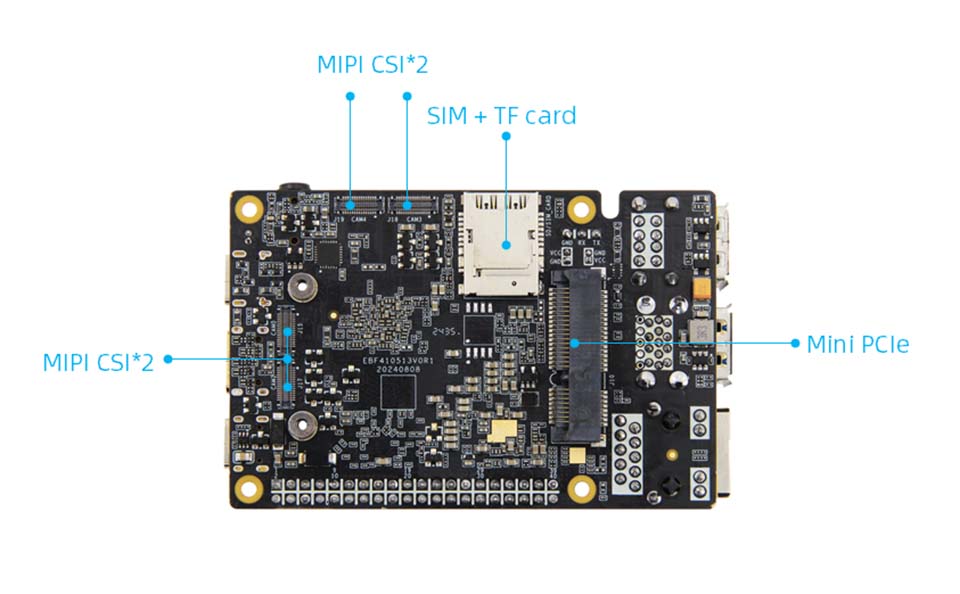

• MIPI-CSI: 2 * 15Pin BTB Camera Interface * 5 (Front * 1 ، Back * 4) ، يمكن توصيله بكاميرا MIPI الخاصة بنا
• USB2.0: واجهة Type-A * 3 (مضيف)
• USB3.0: Type-A Interface * 1 (Host) ؛ واجهة Type-C * 1 (OTG) ، لواجهة حرق البرامج الثابتة ، تدعم بروتوكول DP ، يمكن استخدامها مع شاشات أخرى
• واجهة PCET: واجهة صغيرة للطبقة ، يمكن استخدامها مع بطاقة شبكة WiFi كاملة المرتفع أو نصف الارتفاع أو وحدة 4G أو وحدة واجهة صغيرة أخرى
• حامل بطاقة SIM+TF: يمكن إدراج بطاقة SIM وبطاقة Micro SD (TF) في نفس الوقت ، دعم بطاقة TF لبدء النظام ، حتى 512 جيجابايت ، يجب استخدام وظيفة بطاقة SIM مع وحدة 4G
• واجهة 40 نقطة: متوافقة مع واجهة Raspberry PI 40PIN ، تدعم وظائف PWM/GPIO/C/SPI/UART
• منفذ تصحيح التصحيح: المعلمة الافتراضية 1500000-8-N-1
• الصوت: micin*1 ، مكثف الميكروفون ؛ إخراج سماعة الرأس + واجهة إدخال الميكروفون 2 في 1*1
• الأزرار: زر الطاقة*1 ؛ زر Maskrom*1 ؛ زر الاسترداد*1
• LED: مؤشر الطاقة*1 ؛ مؤشر النظام*1
• جهاز استقبال الأشعة تحت الحمراء: يدعم وظيفة التحكم عن بعد الأشعة تحت الحمراء
• RTC: RTC Power Socket*1

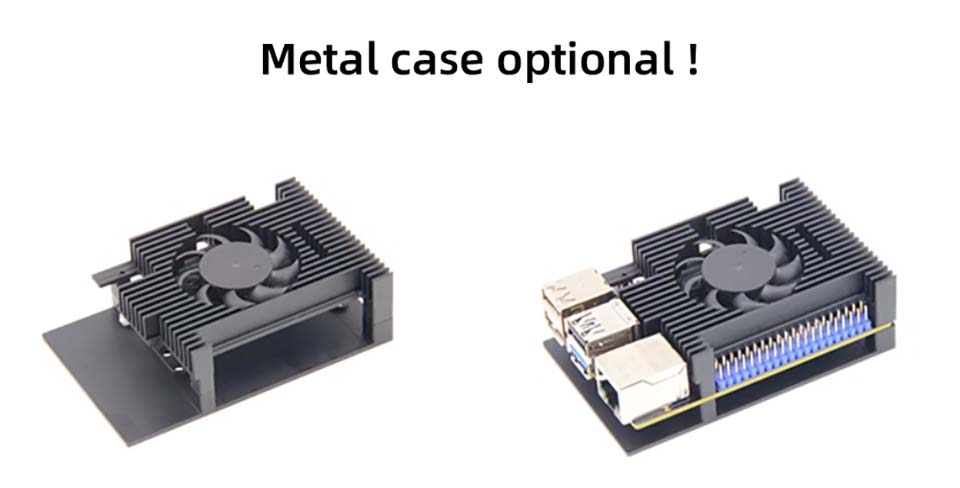

• واجهة المروحة: يدعم تثبيت المروحة 5V للتبريد

معلمات أخرى من لوحة RK3576

النظام: Android 14 ، Ubuntu ، Debian

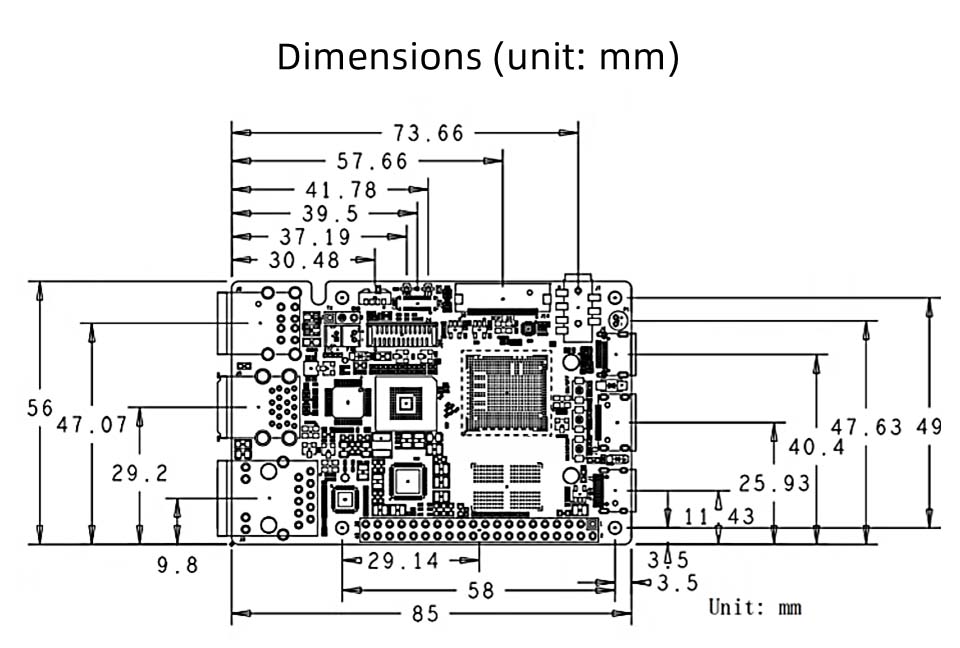

الحجم: 85*56mm
