RK3588 لوحة تطوير لوح إلى لوحة

ما هو مجلس إدارة RK3588 إلى مجلس إدارة مجلس الإدارة؟

تهدف لوحة تطوير اللوحة إلى اللوحة RK3588 إلى تمكين مجموعات مرنة بين اللوحة الأساسية واللوحات الفرعية الوظيفية (لوحة الناقل) من خلال تبني تصميم وحدات واستخدام واجهات موحدة (على سبيل المثال ، PCIE ، MXM ، الموصلات عالية السرعة إلى لوحة)

عند مقارنتها بالوحة المتكاملة أو كمبيوتر اللوحة الفردية ، تشارك اللوحة الأم من اللوحة إلى المجلس المزايا الأساسية التالية:

مقارنة مع لوحات التنمية التقليدية

الميزات الرئيسية لمجلس التطوير RK3588

● SOC قوي: Rockchip RK3588 (8-cortex-A76/A55 ، 6TOPS NPU)

● التصميم المعياري: موصلات B2B مرنة للتوسع المخصص

● واجهات عالية السرعة: PCIE 3.0 ، USB 3.1 ، Gigabit Ethernet المزدوج ، SATA

● Multi-Display: يدعم 8K@60 إطارًا في الثانية + 4K@60 إطارًا في الثانية الإخراج في وقت واحد

● الصف الصناعي: -40 درجة مئوية إلى +85 درجة مئوية التشغيل

● واجهات غنية: Mini PCIe ، M.2 M Key ، MiPi CSI

● شاشة مختلفة متعددة الشاشة: تدعم شاشة غير متجانسة ثلاثية الشاشة وشاشة غير متجانسة ذات أربعة شاشة. HDMI*2 ؛ MIPI DSI*2 ؛ Type-C (يدعم بروتوكول DP)

المواصفات الفنية

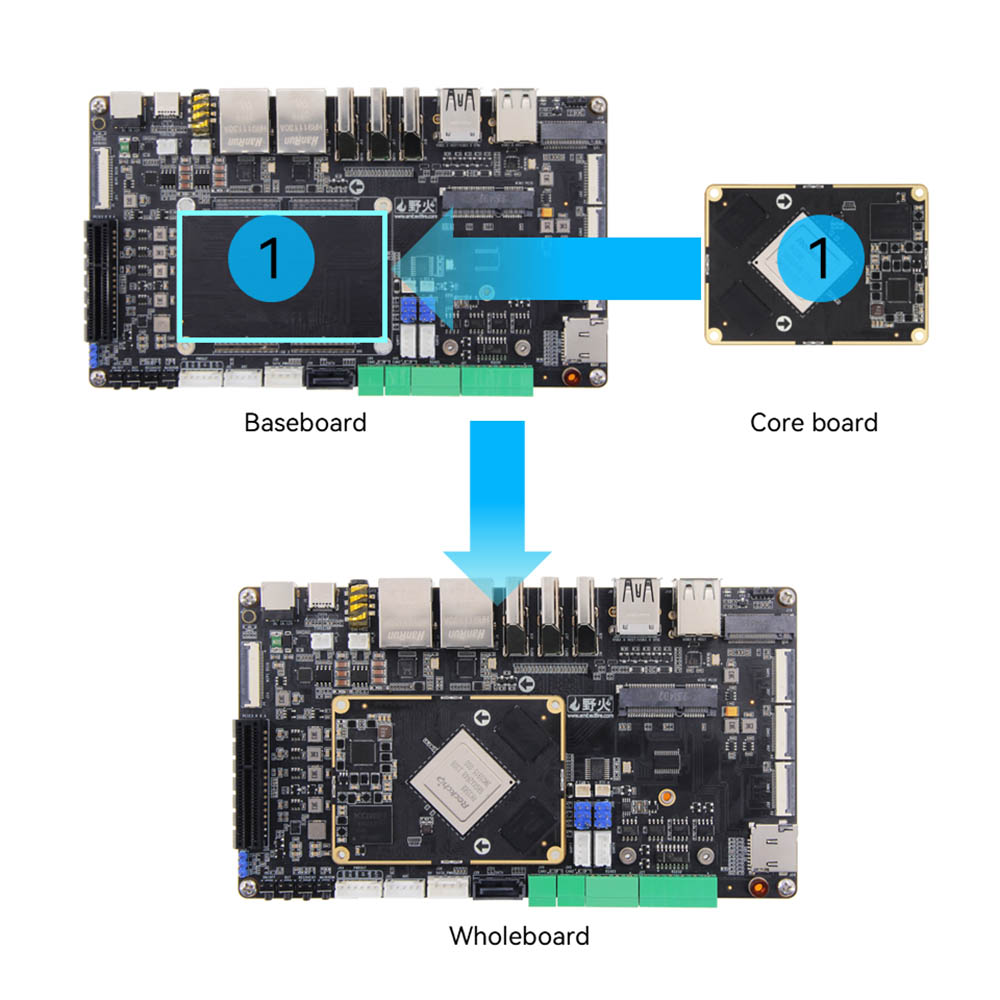

تتكون اللوحة الأم BTB من لوحة أساسية ولوحة حامل/ لوحة.

RK3588 معلمات اللوحة الأساسية

● الموصل: موصل الذكور: DF40C-100DP-0.4V (51) الموصل الإناث: DF40C-100DS-0.4V (51)

● الرقاقة الرئيسية: RK3588 (رباعي النواة A76 + رباعي النواة A55 ، Mali-G610 ، 6TOPS ، يؤدي BTB إلى 400 دبابيس ، مسافة 0.5 ملم ، يؤدي إلى جميع I0

● الذاكرة: 4/8/16GB ، LPDDR4/4X

● التخزين: 32/64/128GB. EMMC

RK3588 معلمات اللوح

● الموصل: ذكر: DF40C-100DP-0.4V (51) أنثى: DF40C-100DS-0.4V (51)

● واجهة الطاقة: 12V@2A DC INPUT ، DC Interface*1 ؛ واجهة إخراج الطاقة*1

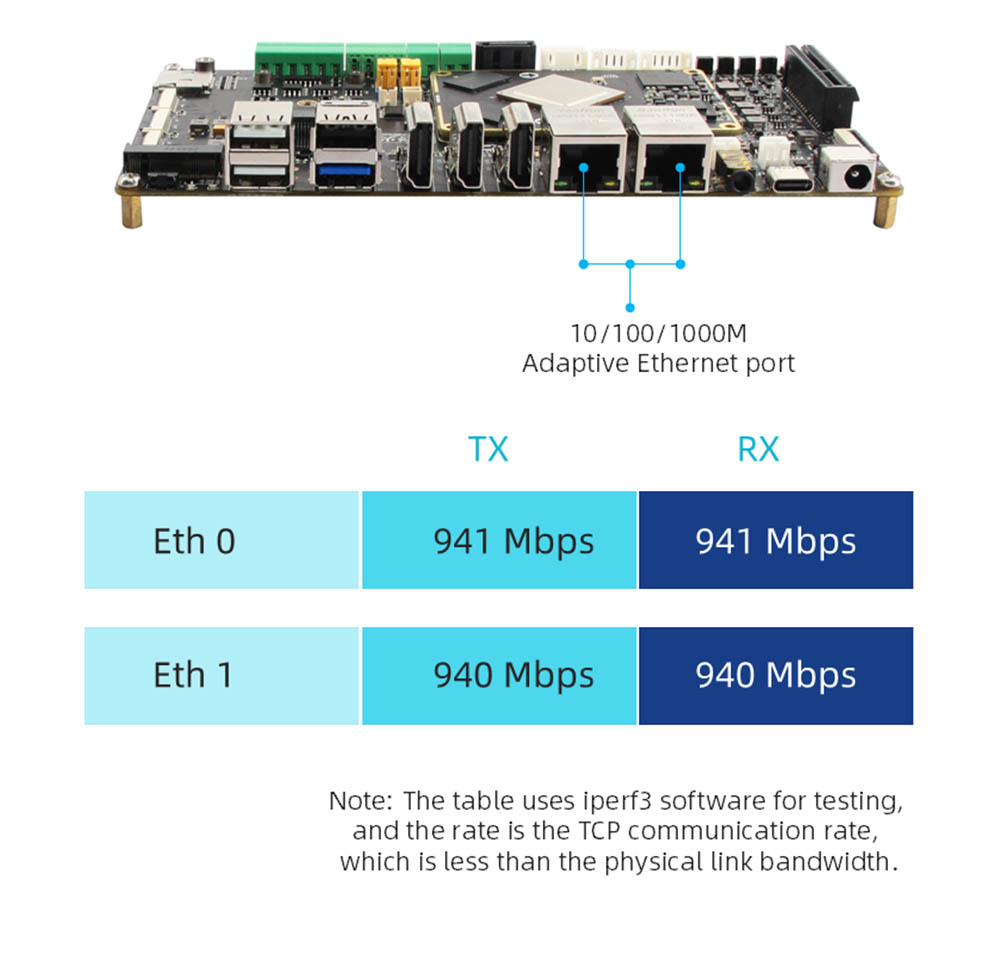

● Ethernet: منفذ شبكة Gigabit*2 ، دعم 10/100/1000 ميغابت في الثانية في الثانية

● HDMI: HDMI12.0 INPUT*1 ، حتى 3840x2160@60fps ؛ HDMI2.1 الإخراج*2 ، يدعم شاشات متعددة مع شاشات أخرى ، الحد الأقصى دقة 7680x4320@60Hz (دقة 8K)

● MIPI-DSI: يمكن توصيل واجهة شاشة MIPI*2 (الأمامية*1 ، الخلفية*1) ، في شاشة MIPI من الهشيم ، ويدعم شاشات متعددة مع شاشات أخرى ؛ Single MIPI MODE MAXITEM DERICATION 1920*1080@60Hz

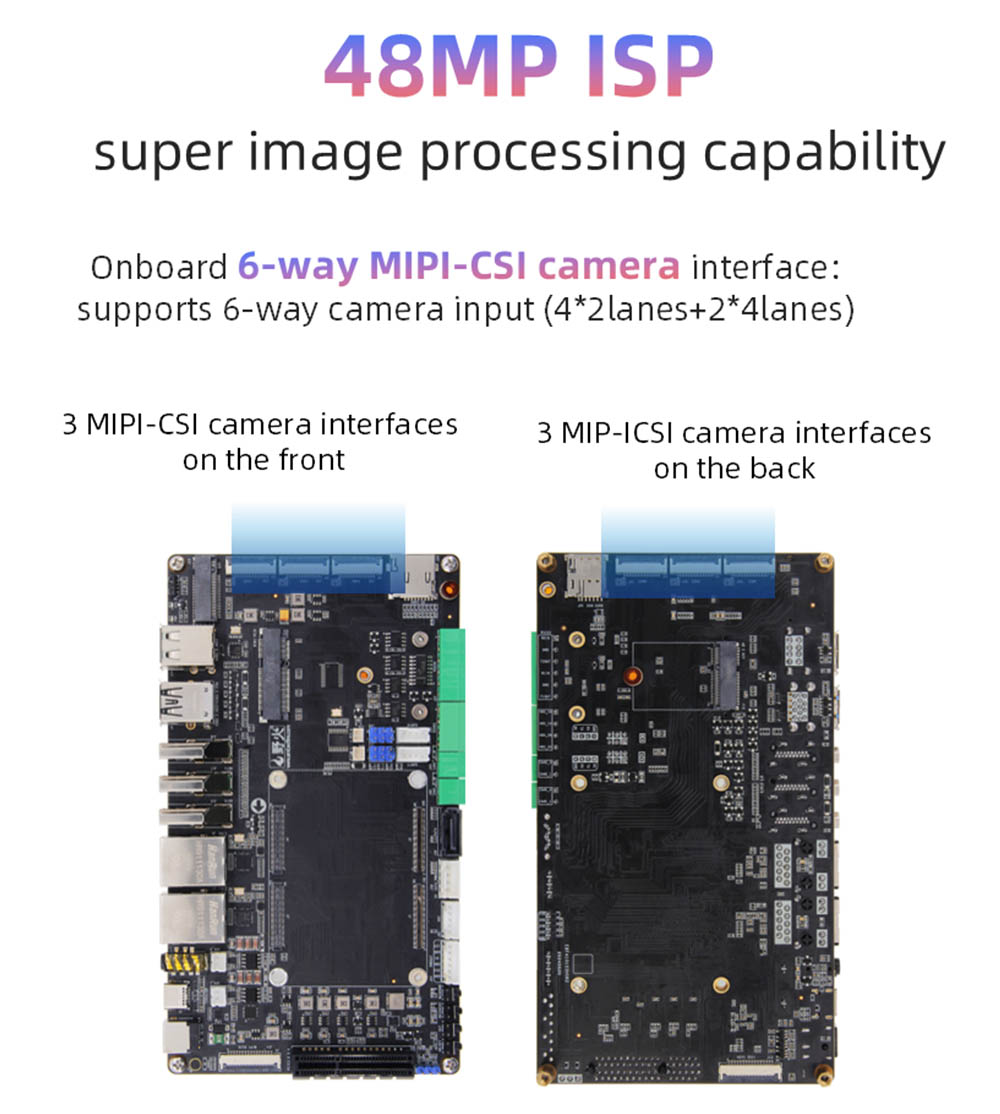

● MIPI-CSI: يمكن توصيل واجهة كاميرا MIPI*6 (الأمامية*3 ، الخلف*3)

● USB2.0: واجهة USB-O-OwTHEPE-A*3

● USB3.0: واجهة USB-OTGTYPE-A*1 ؛ واجهة Type-C*1 ، يمكن استخدامها لحرق البرامج الثابتة ، ويدعم بروتوكول DP1.4

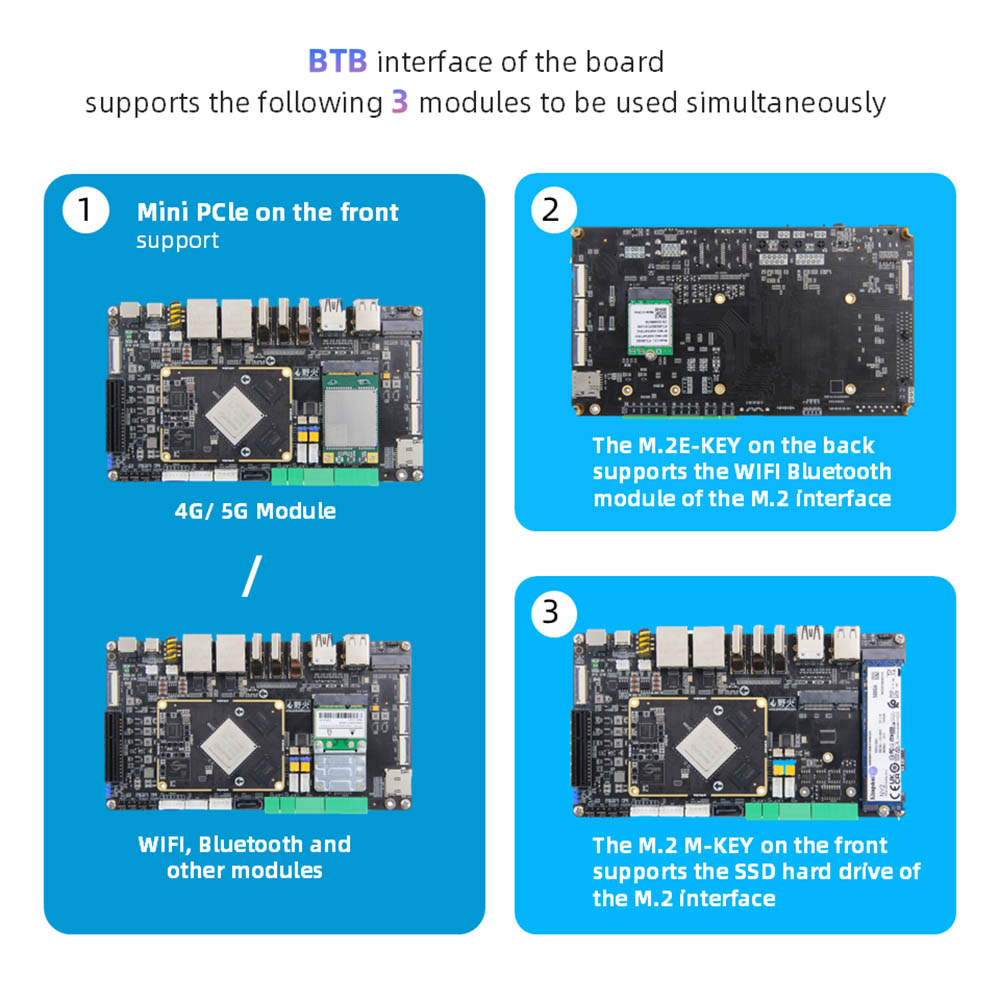

● واجهة pcle: واجهة الطبقة المصغرة*1 ، يمكن استخدامها مع بطاقة شبكة WiFi كاملة أو نصف مرتفعة ، وحدة 4G أو وحدة واجهة صغيرة أخرى: pcle3.0x4 واجهة*1

● واجهة M.2: M.2Ekey Interface*1 ، يدعم وحدة بطاقة الشبكة اللاسلكية M.2 E-Key ؛ واجهة مفتاح M.2 M*1 ، يدعم M.2 m-key pcle3.0*4lanes المواصفات 2280 القرص الصلب

● حامل بطاقة TF: حامل بطاقة Micro SD (TF)*1 ، يدعم نظام تمهيد بطاقة TF ، حتى 512 جيجابايت

● حامل بطاقة SIM: حامل بطاقة SIM*1 ، يجب استخدام وظيفة بطاقة SIM مع وحدة 4G

● واجهة SATA: واجهة SATA القياسية*1 ؛ واجهة الطاقة SATA*1 ، تدعم الإخراج 12 فولت

● Can: Can*2

● ADC: واجهة الاستحواذ ADC*1

● تصحيح التصحيح المسلسل:

● Debug Serial Port*1 (UART2) ، المعلمة الافتراضية 1500000-8-N-1 ؛ uart serial port*2 (Uart7 & uart9) ؛ RS232*2 (UART4 & UART7) ؛

● RS485*2 (UART4 & UART7) ؛ RS232/RS485 اختيار Jumper Interface*2

● الصوت: ميكروفون الميكروفون على متن الطائرة*1 ؛ واجهة مكبر الصوت SPK*2 ، يمكنها توصيل 3W طاقة سماعة رأس سماعة سماعة الرأس + إدخال الميكروفون 2 في 1 واجهة*1

● الزر: زر التشغيل/الإيقاف*1 ؛ زر Maskrom*1 ؛ زر الاسترداد*1 ؛ زر إعادة الضبط*

● LED: مؤشر الطاقة*1 ؛ مؤشر النظام*1

● استقبال الأشعة تحت الحمراء: دعم وظيفة التحكم عن بعد الأشعة تحت الحمراء

● RTC: RTC Power Socket*1

● واجهة المروحة: تدعم تثبيت تبريد المروحة 5V أو 12V

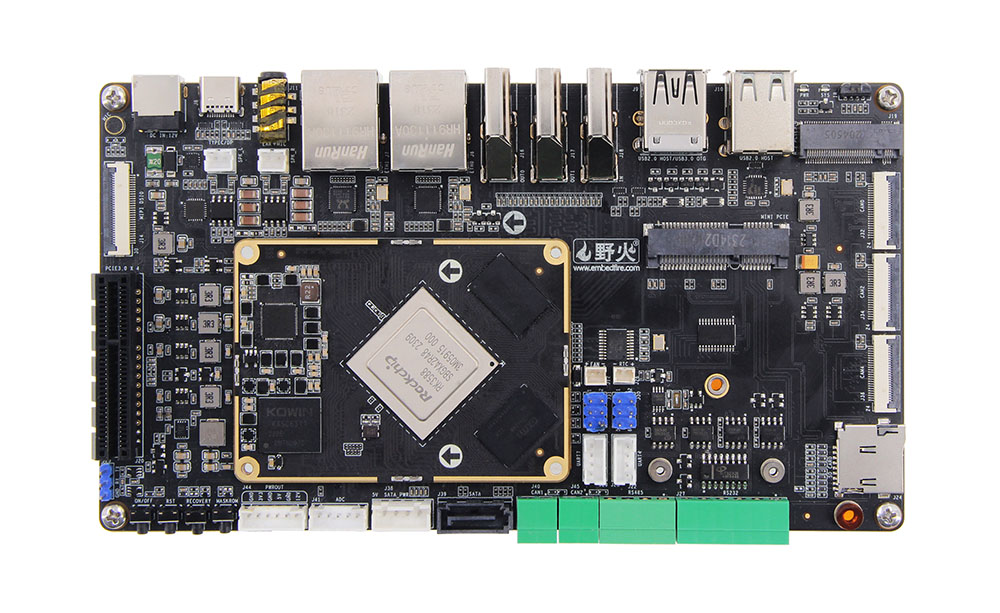

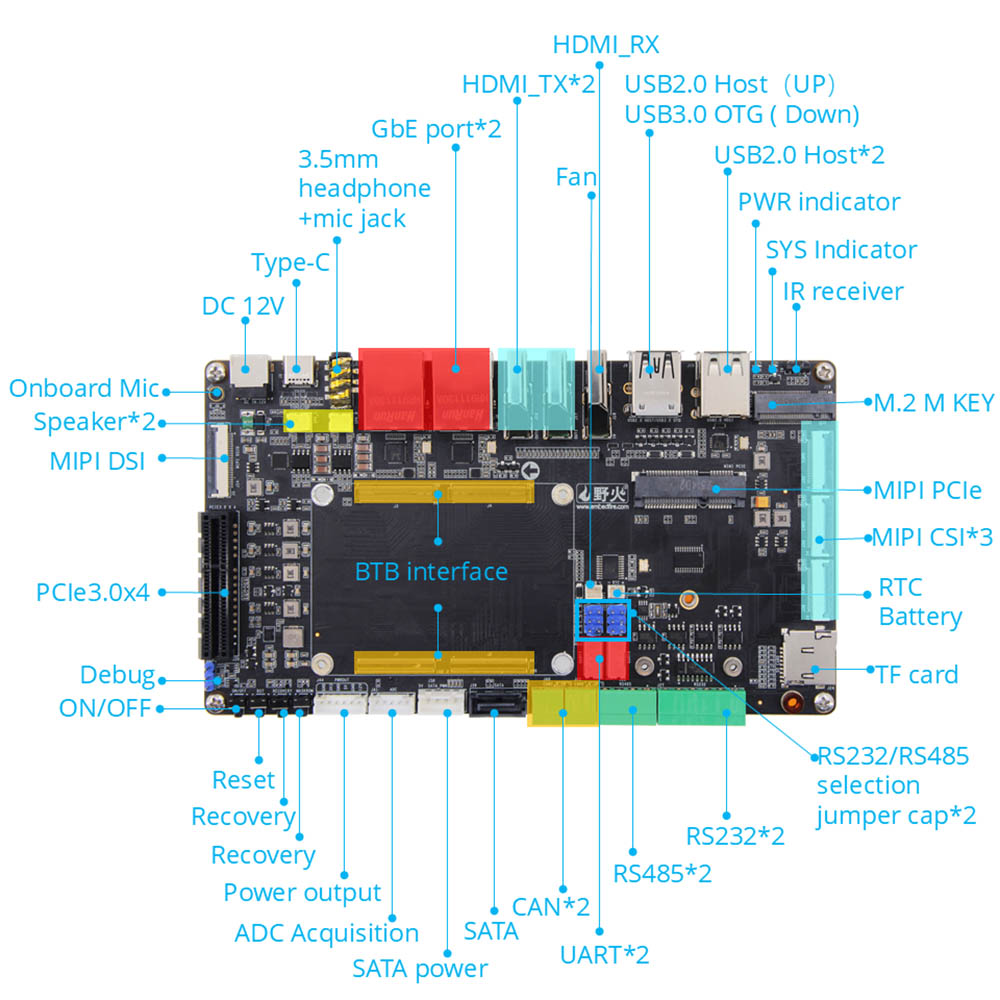

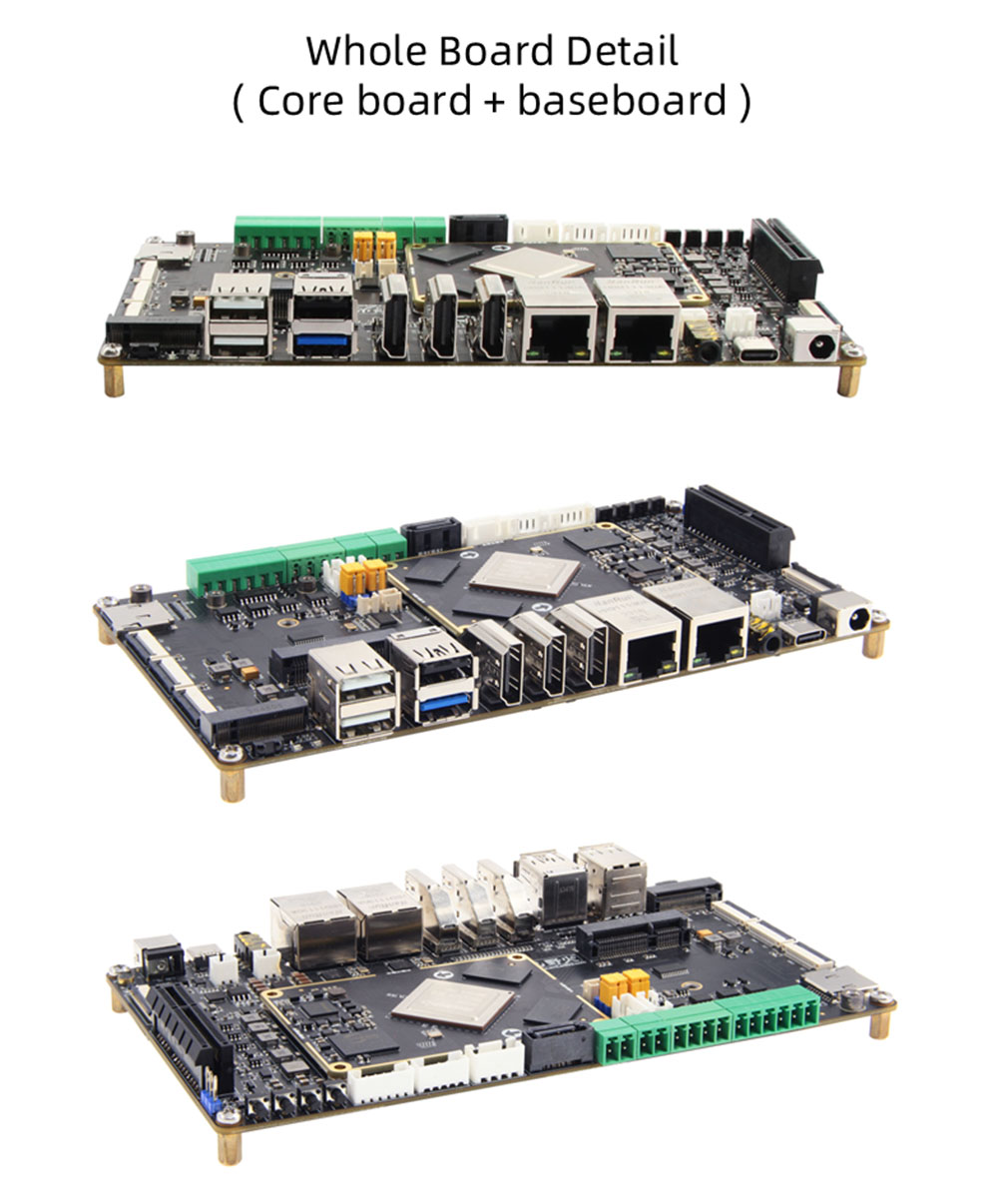

RK3588 تفاصيل المجلس

التطبيقات النموذجية

● AI Edge Computing ： الأمن الذكي ， النقل الذكي ， المدينة الذكية ، تحليلات الفيديو.

● الأتمتة الصناعية: PLC Control ، Vision Machine.

● الروبوتات: التنقل الذاتي الذاتي الذاتي.

● التطبيقات داخل السيارة ： نظام الترفيه داخل السيارة ، نظام الملاحة داخل السيارة.

● لافتات رقمية: 8K إعلانات متعددة الشاشة.

● المعدات الطبية: التنظير الطبية ، أنظمة التصوير بالموجات فوق الصوتية

التنزيلات والدعم

● ورقة البيانات PDF

● دليل مستخدم الأجهزة

● وثائق Linux/Android

● اتصل بالدعم الفني
